Placa base SHS – Rectangular

Descripción

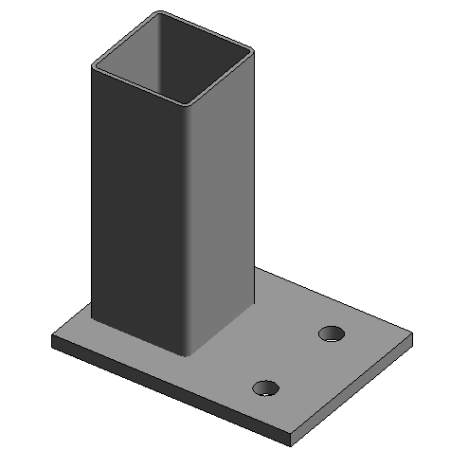

Las placas base se pueden suministrar en formas de esquina rectangulares de 2 orificios, cuadradas de 4 orificios o de esquina de 2 orificios con espesores de placa base de 8, 10, 12, 16 y 20 mm, así como dimensiones para adaptarse a todas las columnas shs. También se pueden suministrar 2 o 4 orificios perforados para fijaciones químicas en las placas base o incluso orificios cero si es necesario, lo que es adecuado cuando incrusta el poste SHS en la zapata de su muelle.

Suelde, atornille y suelde estas placas base a las columnas shs. Nota: Si utiliza estas placas base en la parte superior de una losa o un pilar de hormigón, se recomienda soldar también la placa base en el espacio vertical de 5 mm a ambos lados del poste y dejar un espacio de 5 mm en la parte inferior si se requiere un orificio de salida de drenaje. Proporcione un mínimo de 4 teks por placa base de columna y luego, si es necesario (consulte arriba), proporcione una soldadura de 5 mm entre el espacio de 5 mm entre los 2 canales C en la placa base entre los que se encuentran las columnas SHS. Es una buena práctica perforar un orificio de 5 mm a cada lado del extremo de la columna para el drenaje, por lo que si suelda, deje un espacio de 5 mm desde la parte superior de la placa base antes de comenzar la soldadura hasta la parte superior de los 2 canales C a cada lado de la columna. Nota: también puede usar estas placas base como placas superiores en la parte superior del poste, simplemente invierta la placa al revés y teja y suelde al poste – consulte las imágenes de la placa superior arriba. Vea una presentación de diapositivas de las placas base SHS arriba.
