Installation af SHS-klamper

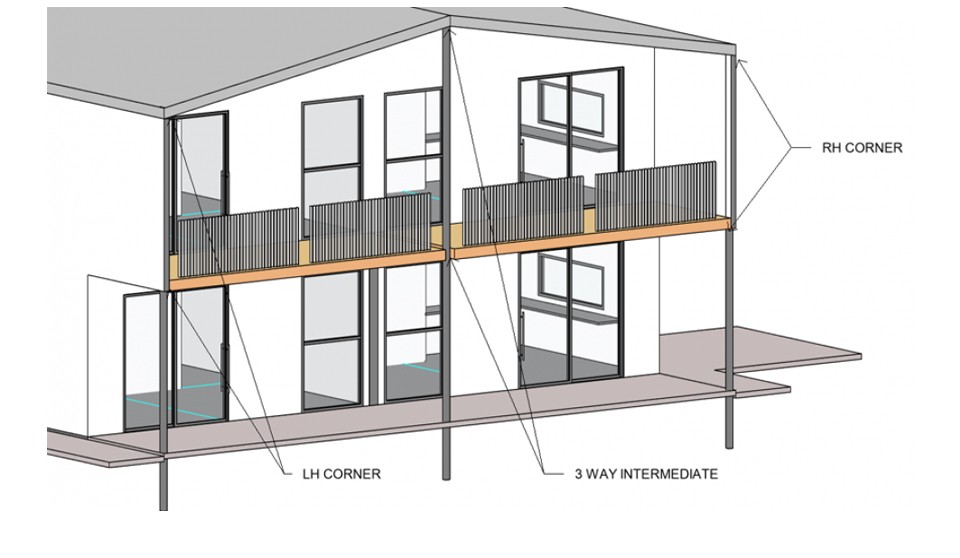

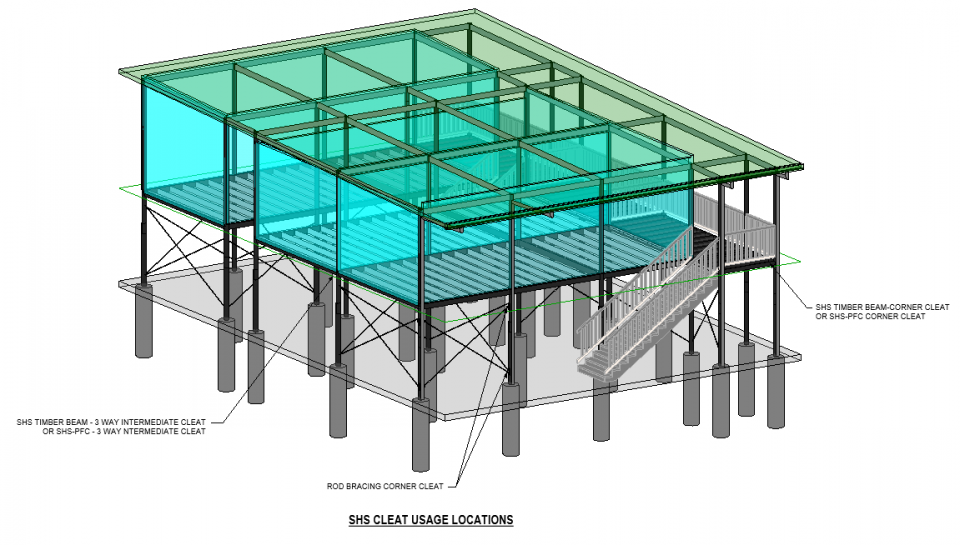

Et udvalg af SHS-klamper installeret på stedet er tilgængelige til visning ovenfor.
Se installationsprocedurer for hver klampetype nedenfor.

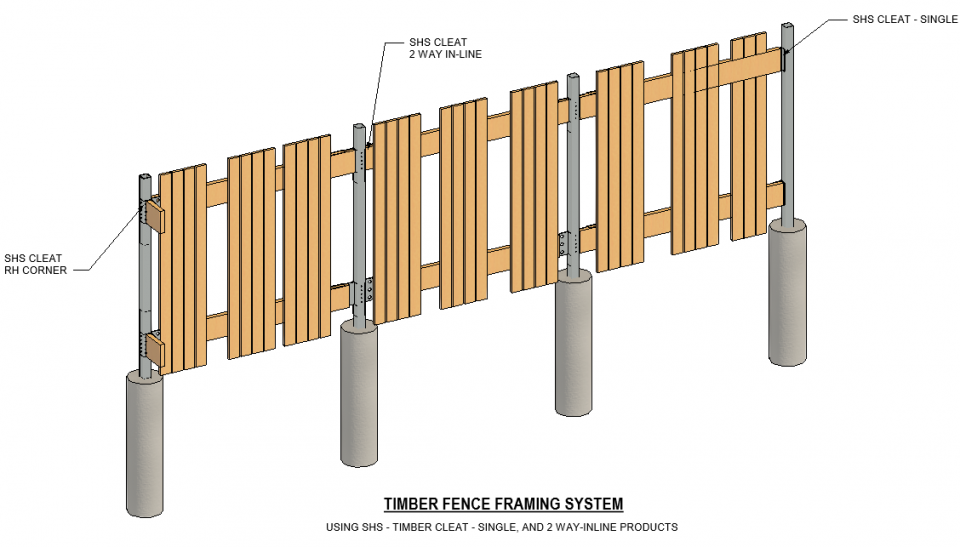

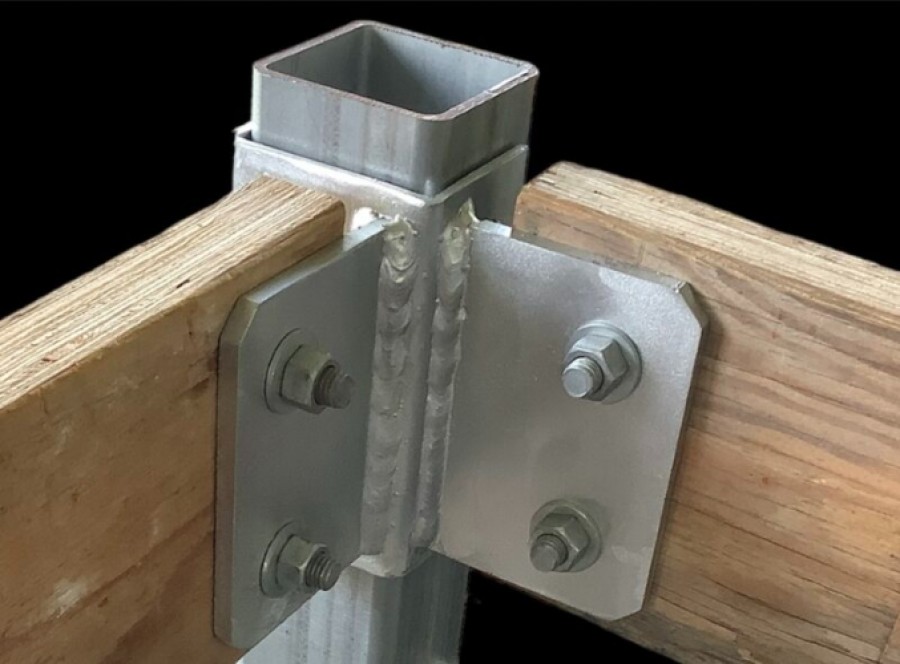

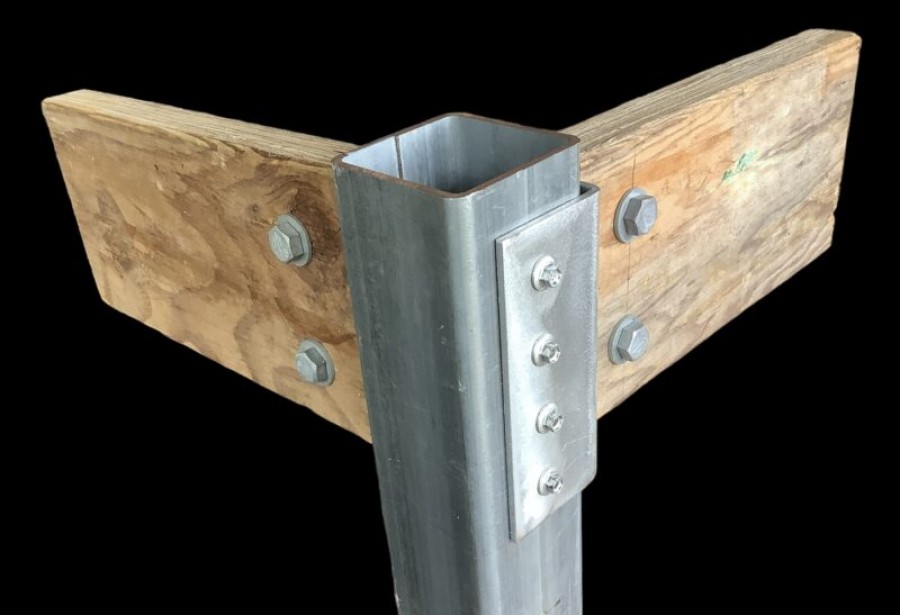

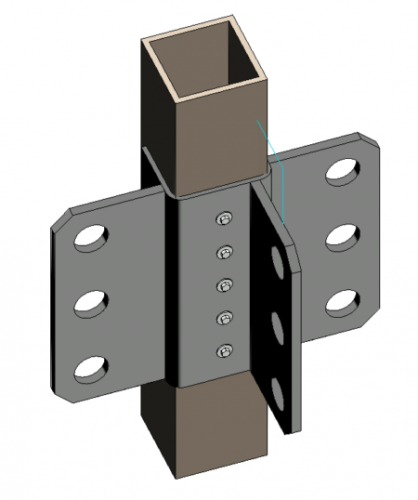

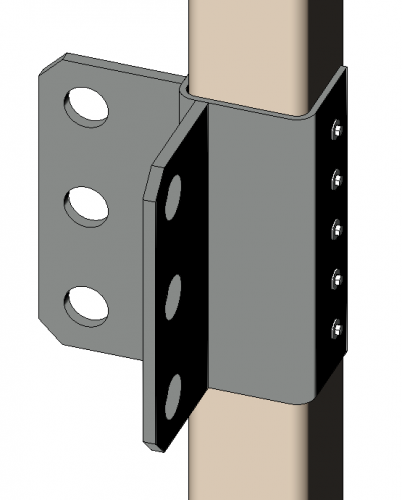

Træbjælke klamper
De fleste byggere sætter et laservater for toppen af kloten, skubber derefter kloaten op eller ned ad SHS-stolpen med én hånd og bruger 5-8 metalteks (serie 500) eller Tri-Fixx m8 heavy duty selvboreskruer på hver af de 2 kanalflader til midlertidigt at fastgøre kanalklemmen til søjlen. Når alle klodserne er fastgjort, vil de sy sammen med en 5 mm CFW ned langs de to lodrette kanter af SHS-klemmekanalen mod SHS-stolpen i en længde på 50 mm top og bund. Dette giver maksimal styrke ved cleat-forbindelsen. Montering af kloden kan udføres af én person og er let justerbar i højden!

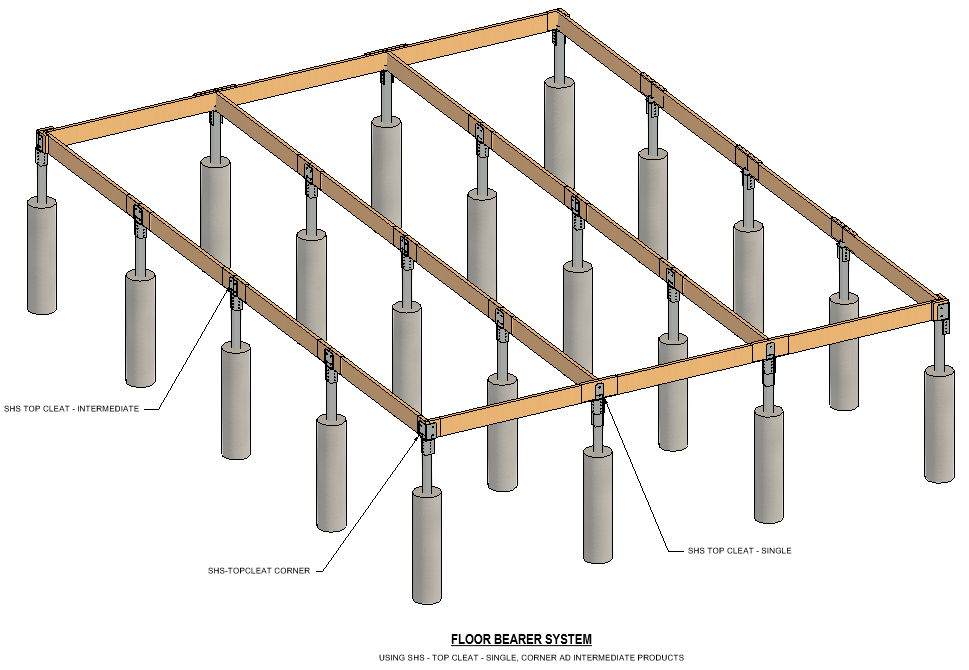

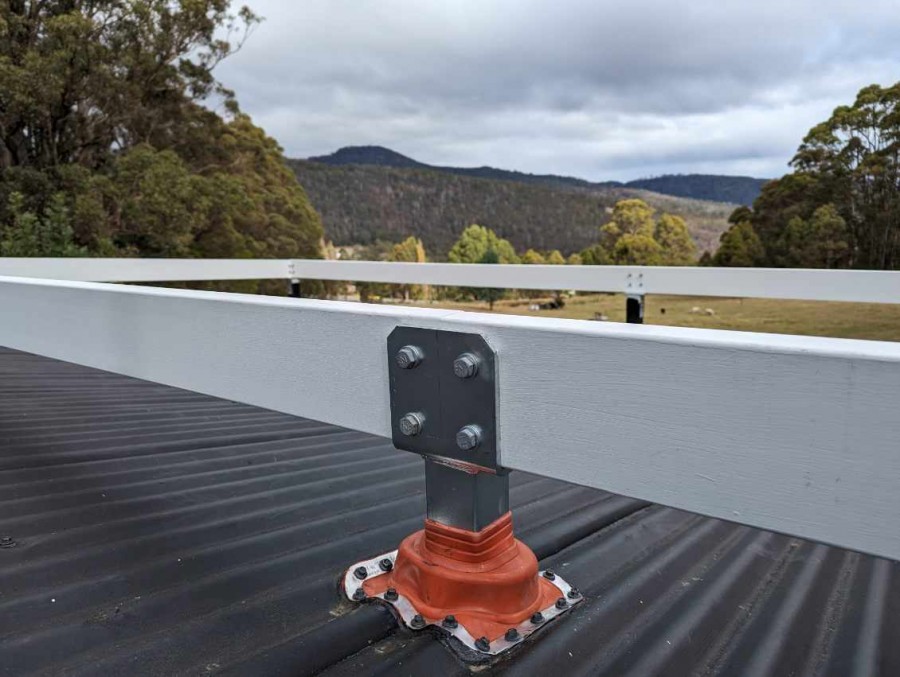

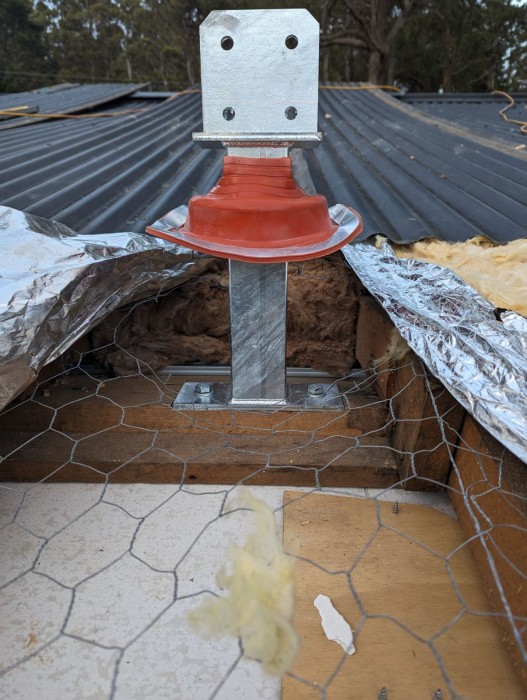

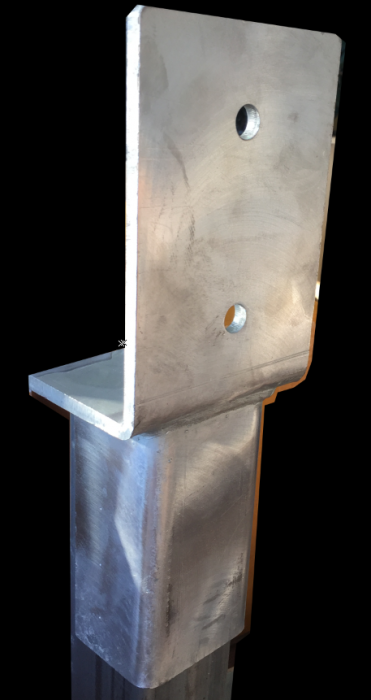

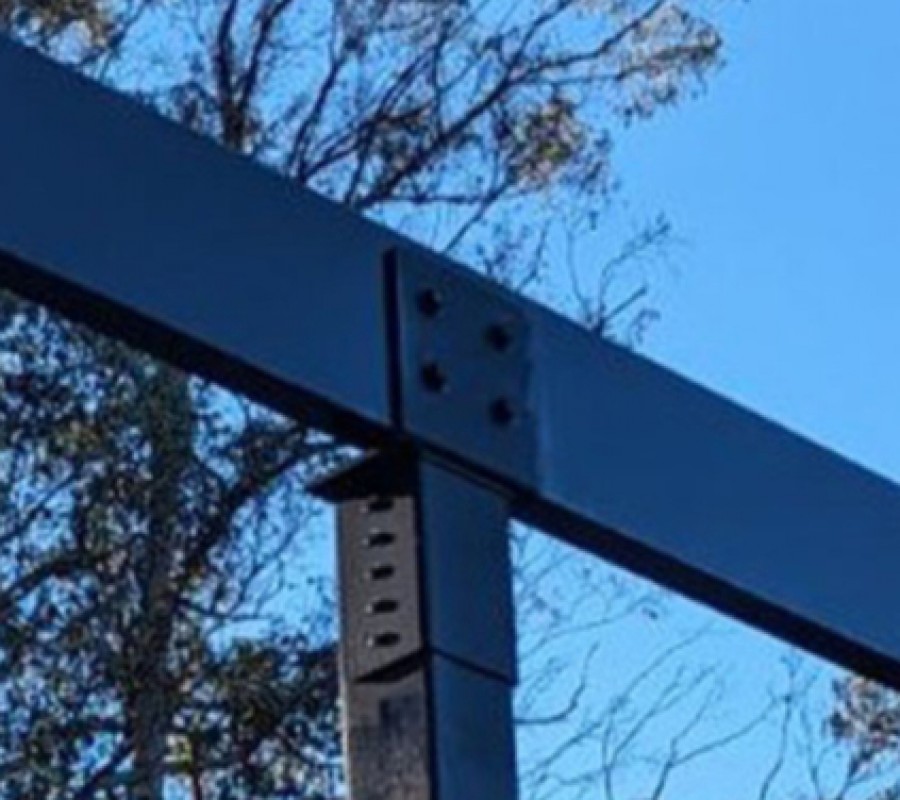

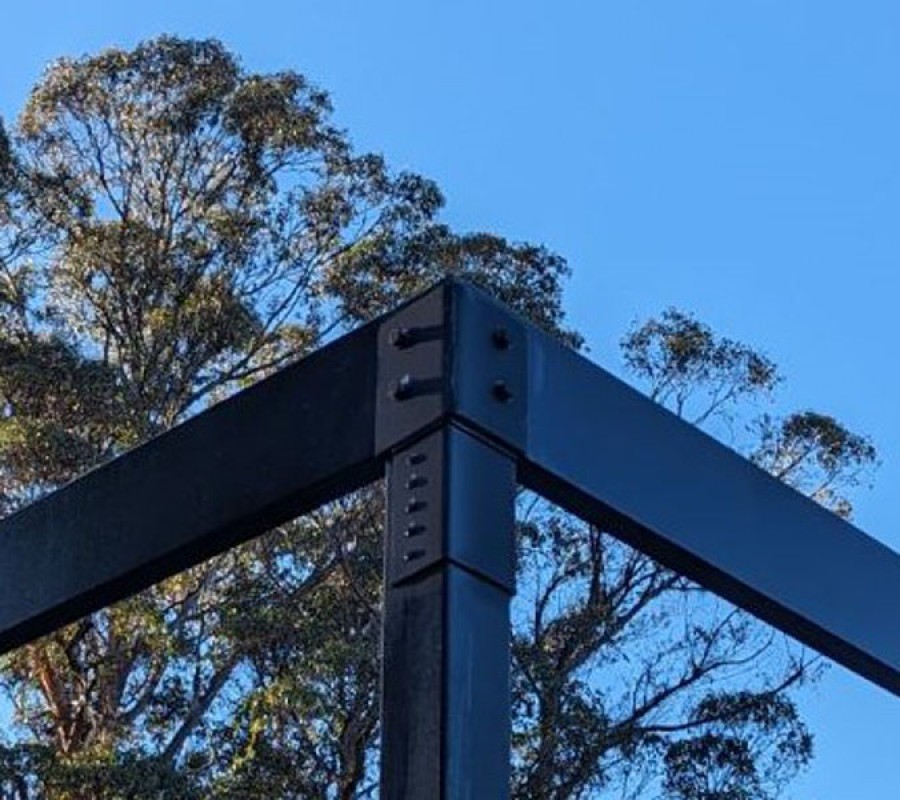

Klosser til topplade
Indstil et laserniveau for toppen af SHS-stolpen og skær toppen af stolpeniveauet og 8 mm til undersiden af støttestråleniveauet, placer derefter klampen oven på SHS-stolpen, og nivellere derefter til den korrekte højde med pr. SHS 2.3 eller 4 mm pakkere. Når du har toppladens klampe i den korrekte højde, skal du skrue 5 metalteks (serie 500) på hver af de 2 kanalflader for at fastgøre kanalklampen til søjlen.
10 Tek-skruer vil tage ca. 30 kN tilladt tagløftekraft.
Hvis du har brug for en større løftekraft, så sy svejsning med en 5 mm CFW ned ad de 2 lodrette kanter af SHS-klampekanalen mod SHS-stolpen i en længde på 50 mm top og bund. Dette giver mulighed for maksimal styrke ved klampeforbindelsen. Klampeinstallationen kan udføres af en enkelt person og kan nemt justeres i højden med vores SHS-pakkere, før tekerne fastgøres til kanalen.

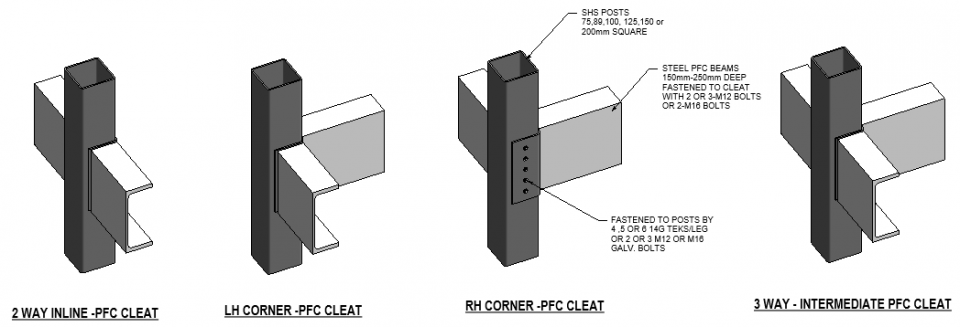

PFC-stråleklamper
De fleste byggere sætter et laservater for toppen af kloten, skubber derefter kloaten op eller ned ad SHS-stolpen med én hånd og bruger 5-8 metalteks (serie 500) eller Tri-Fixx m8 heavy duty selvboreskruer på hver af de 2 kanalflader til midlertidigt at fastgøre kanalklemmen til søjlen. Når alle klodserne er fastgjort, vil de sy sammen med en 5 mm CFW ned langs de to lodrette kanter af SHS-klemmekanalen mod SHS-stolpen i en længde på 50 mm top og bund. Dette giver maksimal styrke ved cleat-forbindelsen. Montering af kloden kan udføres af én person og er let justerbar i højden!
Bundplader
Tek Skru bundpladerne fast på søjlen via 2 C – kanalerne. C-kanalerne svejset til bundpladen kommer i 3 længder, dvs. 80 mm, 110 mm eller 140 mm, hvilket giver mulighed for enten 4, 8 eller 12 teks skruer i siden af shs-stolpen.
Hver tek-skrue kan tage ca. 3 kN i løftekraft, således 4 teks = 12 kN, 8 teks = 24 kN & 12 teks = 36 kN, Hvis du har brug for en større løftekraft end ovenstående, bør du også sy svejsning med en 5 mm CFW ned ad det 5 mm lodrette mellemrum mellem de 2 c-kanaler og shs-stolpen på begge sider for en minimumslængde på 50 mm top og bund. Efterlad et mellemrum på 5 mm i bunden af begge sider og brug et 5 mm v-hak eller bor hul i bunden af shs-stolpen på begge sider, hvis du har brug for et drænudløb, hvis der kommer vand ind i din shs-stolpe.
For stolper og bundplader, der går ind i en molefod i jorden, påføres en bitumenforsegling hele vejen rundt om stolpen og bundpladen, der går ned i jorden til 200 mm over jordoverfladen på stolpen.
Topplader
Tek Skru toppladerne fast på søjlen via de 2 C – kanaler. C-kanalerne svejset til toppladen kommer i 3 længder, dvs. 80 mm, 110 mm eller 140 mm, hvilket giver mulighed for enten 4, 8 eller 12 teks skruer ind i siden af shs-stolpen.
Hver tek-skrue kan tage ca. 3 kN i løftekraft, således 4 teks = 12 kN, 8 teks = 24 kN & 12 teks = 36 kN, Hvis du har brug for en større løftekraft end ovenstående, bør du også sy svejsning med en 5 mm CFW ned ad det 5 mm lodrette mellemrum mellem de 2 c-kanaler og shs-stolpen på begge sider for en minimumslængde på 50 mm top og bund.

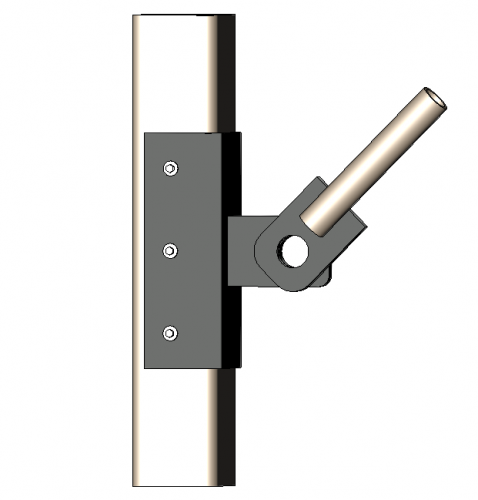

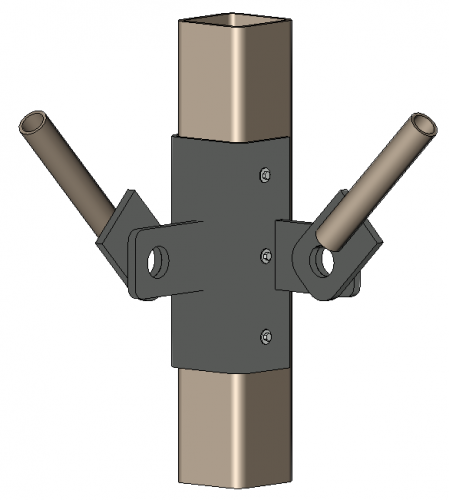

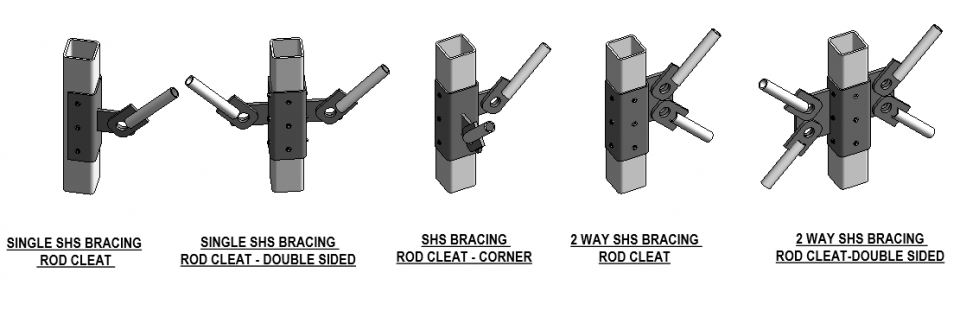

Afstivning af stang klamper
Marker et niveau på shs-stolpen for toppen af klampen, skub derefter klampen op eller ned ad SHS-stolpen med 1 hånd, og brug derefter 5 metalteks (serie 500) på hver af de 2 kanalflader til midlertidigt at fastgøre kanalklampen til søjlen.
Hvis der kræves en permanent og højere trækbelastning end 30 kN pr. afstivningsstang, skal du sy svejsningen med en 5 mm CFW ned ad de 2 lodrette kanter af SHS-klampekanalen mod SHS-stolpen i en længde på 50 mm top og bund. Dette giver mulighed for maksimal styrke ved klampeforbindelsen. Klampeinstallationen kan udføres af en enkelt person og kan nemt justeres i højden!
Stål vinkel afstivning klamper
Marker et niveau på shs-stolpen for toppen af klampen, skub derefter klampen op eller ned ad SHS-stolpen med 1 hånd, og brug derefter 5 metalteks (serie 500) på hver af de 2 kanalflader til midlertidigt at fastgøre kanalklampen til søjlen.
Hvis der kræves en permanent og højere trækbelastning end 30 kN pr. afstivningsstang, skal du sy svejsningen med en 5 mm CFW ned ad de 2 lodrette kanter af SHS-klampekanalen mod SHS-stolpen i en længde på 50 mm top og bund. Dette giver mulighed for maksimal styrke ved klampeforbindelsen. Klampeinstallationen kan udføres af en enkelt person og kan nemt justeres i højden!
Tek Screws
12G-35 L’G Serie 500 – forskydningsstyrke-3kN tilladt
8mm-35 l’g serie 500 heavy duty fra Tri-Fixx – forskydningsstyrke tilladt 12 kN
For ekstra forskydningsstyrke uden at skulle svejse, brug Tri-Fixx M8-35 heavy duty serie 500 selvboreskruer, som er praktiske at bruge på klammer med større forskydningsbelastninger som træbjælker og PFC-bjælkeklammer.
