SHS-alaplap – négyzet

Leírás

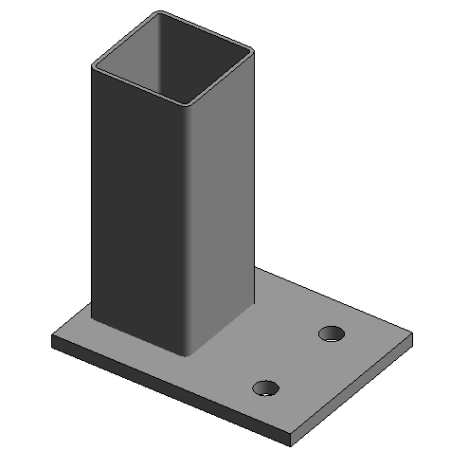

Az alaplapok 2 lyukú téglalap alakú, 4 lyukú négyzet alakú vagy 2 lyukú sarokformákban szállíthatók, 8,10,12,16 és 20 mm alaplemez vastagsággal, valamint minden shs oszlophoz illeszkedő méretekkel. 2 vagy 4 lefúrt furat is szállítható az alaplemezekbe, vagy akár nulla furatok is szállíthatók az alaplemezekbe, ha az SHS oszlopot a móló lábába ágyazza.

Vagy hegesszen, tek, vagy mindkettő tek csavarozza és hegessze ezeket az alaplemezeket az shs oszlopokhoz. Megjegyzés: Ha ezeket az alaplemezeket födém vagy betonpillér tetején használja, ajánlatos az alaplapot az oszlop mindkét oldalán lévő függőleges 5 mm-es résen lehegesíteni, és alul 5 mm-es rést hagyni, ha vízelvezető nyílásra van szükség.

Biztosítson legalább 4 teleket oszloponként, majd ha szükséges (lásd fent), biztosítson egy 5 mm-es hegesztést az alaplemez 2 C-csatornája közötti 5 mm-es rés között, amelyek között az SHS oszlopok ülnek.

Jó gyakorlat, ha az oszlop végének mindkét oldalán 5 mm-es lyukat fúr a vízelvezetéshez, így hegesztés esetén hagyjon 5 mm-es rést az alaplemez tetejétől, mielőtt elkezdené a hegesztést az oszlop mindkét oldalán lévő 2 C-csatorna tetejéig.

Megjegyzés: ezeket az alaplemezeket felső lemezként is használhatja az oszlop tetején, csak fordítsa meg a lemezt fejjel lefelé, és tekerje és hegessze az oszlophoz – lásd a fenti felső lemez képeit.

Tekintse meg a fenti SHS alaplemezek diavetítését.
